Auteur : Daniel Coulom - Site internet : Emulateur DCMOTO - Dernière mise à jour le 13 avril 2026

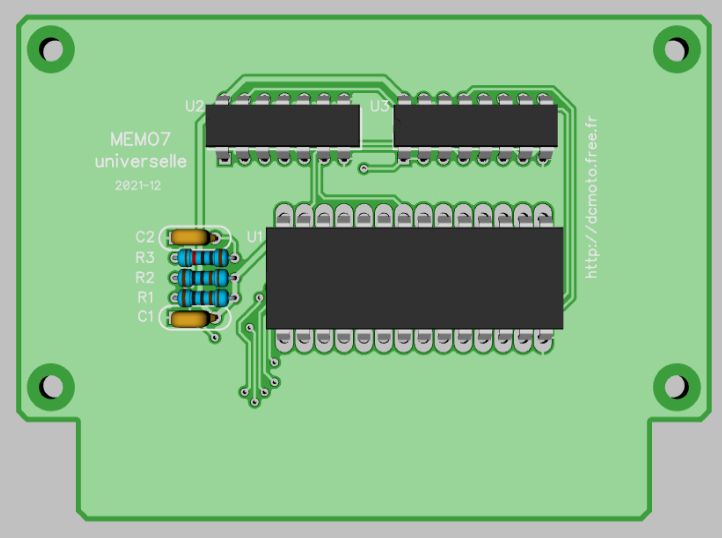

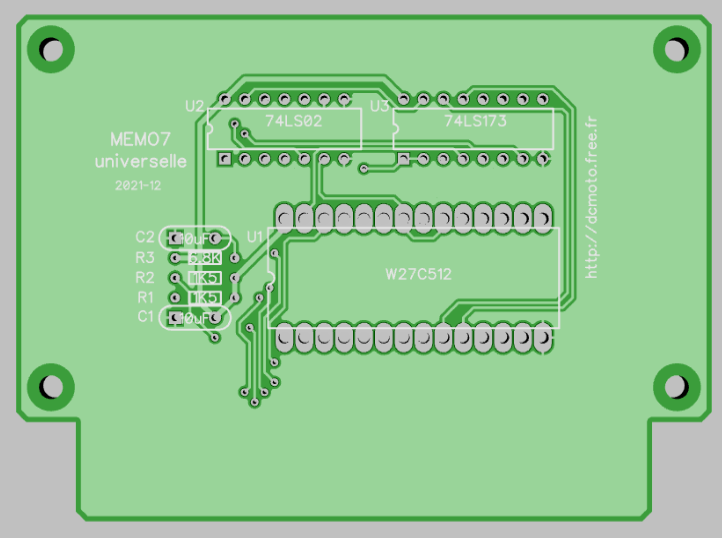

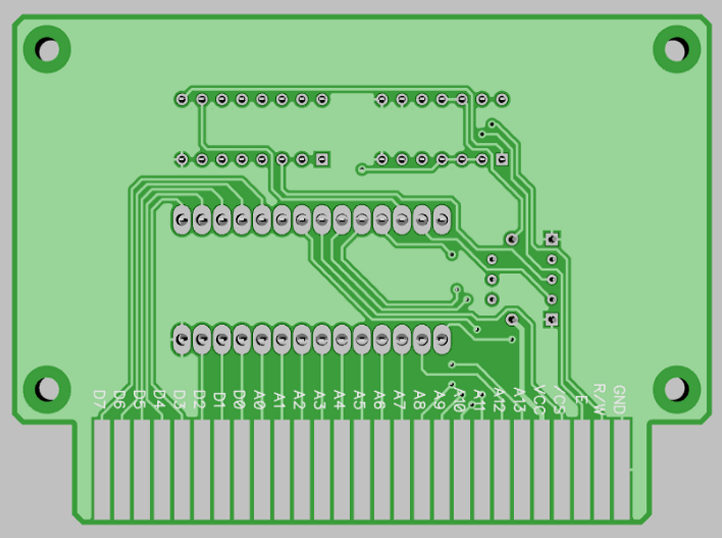

Les fichiers gerber pour réaliser le circuit imprimé sont ici -->
memo7_20211129.zip

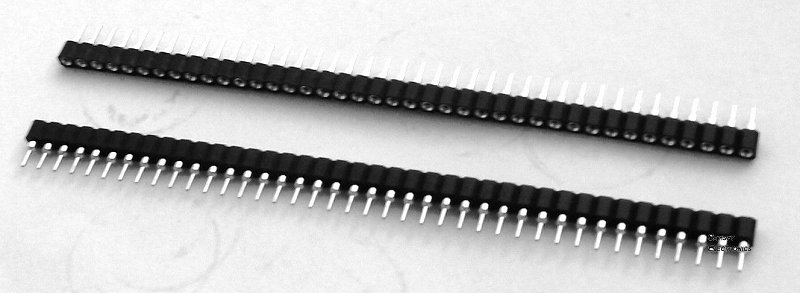

Les contacts tulipes se vendent en bandes de 40, enrobés dans un support en matière plastique.

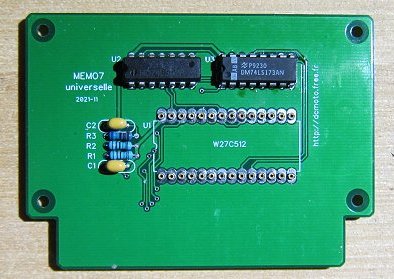

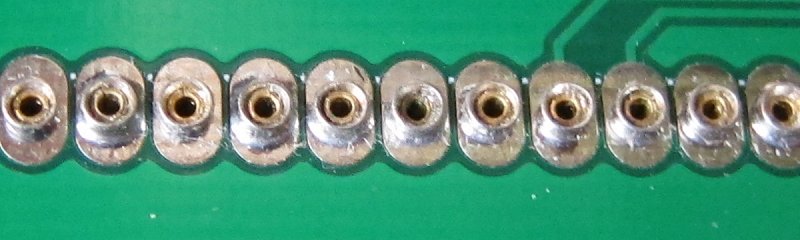

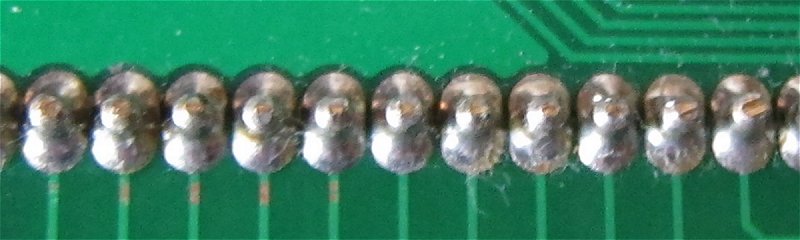

Il faut extraire chaque contact du support en le prenant par la queue à l'aide de pinces et en le poussant vers le haut. L'opération est facilitée en chauffant le plastique aux environs de 100 °C, pour le ramollir. Les contacts sont soudés dans les emplacements prévus et les queues sont coupées à ras. On peut ensuite souder les autres composants et insérer l'EEPROM.

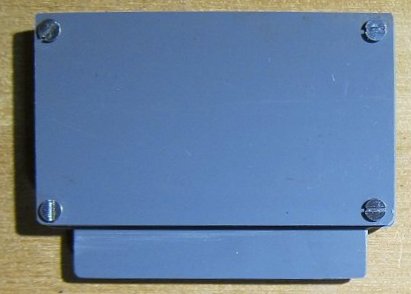

La construction du boîtier est laissée à l'initiative de chacun : impression 3D ou bricolage maison.
Notez que le boîtier est facultatif pour la plupart des ordinateurs. Il suffit de coller côté composants une cale de 2,5 mm d'épaisseur derrière les contacts.
Deux techniques sont possibles pour construire ce boîtier :
Technique 1: Utiliser une imprimante 3D pour réaliser la coque supérieure et la coque inférieure.
Les deux coques prennent "en sandwich" le circuit imprimé et sont maintenues par quatre vis.
Lien vers le modèle 3D
Technique 2: Découper des plaques de matière plastique (PVC ou autre) de différentes épaisseurs
pour reconstituer le boîtier, avec quatre vis pour maintenir les différentes strates.
Dans les deux cas le circuit imprimé donne la longueur et la largeur, les épaisseurs doivent être relevées sur une MEMO7 officielle.

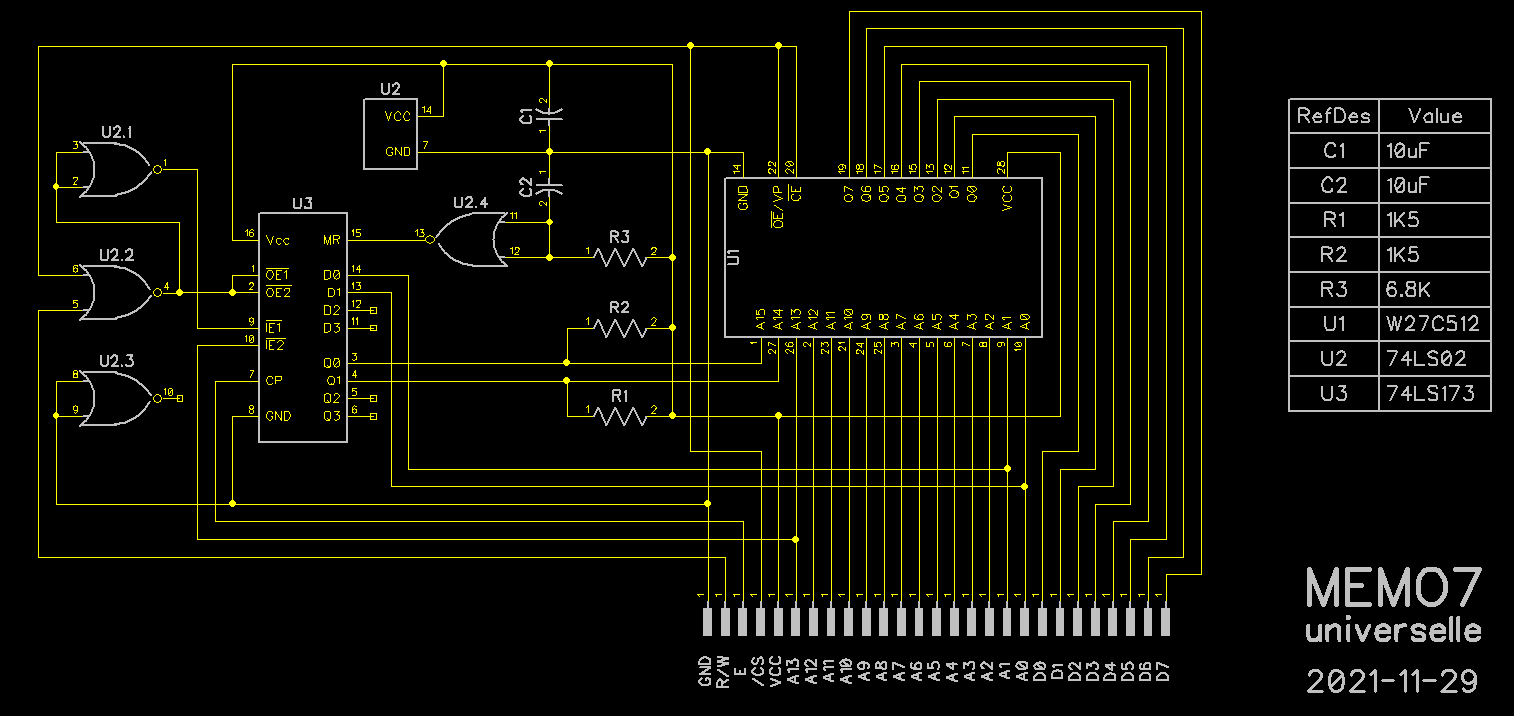

Les circuits logiques de la MEMO7 universelle permettent le changement de banque, nécessaire pour les MEMO7 de plus de 16 Ko comme le BASIC 128, COLORCALC ou COLORPAINT.
Mais la plupart des MEMO7 commercialisées, comme le BASIC 1.0 ou les premiers jeux pour TO7, n'ont qu'une seule banque de 16 Ko et n'ont pas de dispositif de changement de banque. Le schéma est simplifié et la plupart des composants sont inutiles.

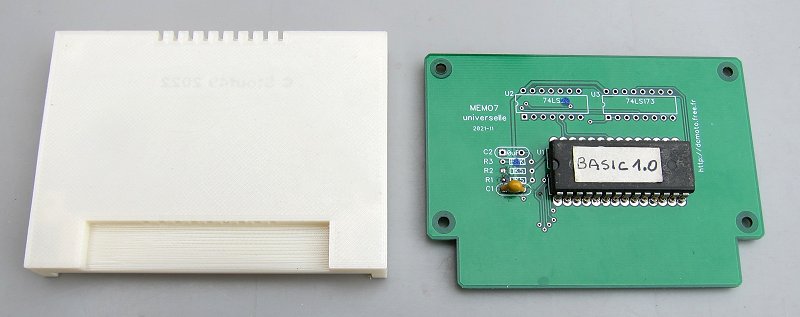

Pour ces MEMO7 de 16 Ko on peut se contenter d'une version minimaliste de la MEMO7 universelle en procédant ainsi:
- Ne placer que deux composants sur le circuit imprimé : l'EPROM et un condensateur de 10 µF.
- Laiser vides tous les autres emplacements de circuits logiques, de résistances et de condensateurs.

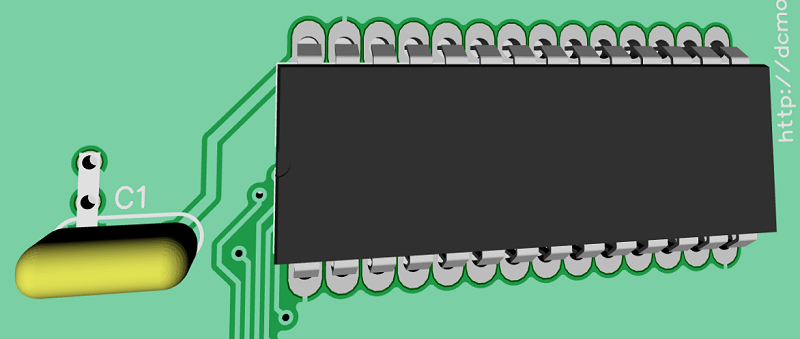

- Connecter à la broche GND du condensateur les deux pastilles les plus proches, comme le montre l'image ci-dessous.
Le plus simple pour effectuer cette connexion est de plier la broche GND du condensateur sur la face inférieure et de la souder aux pastilles.
L'EEPROM W27C512 a une taille de 64 Koctets et peut contenir 4 banques de 16 Ko.
Le système de commutation de banques est toujours actif, quelle que soit la taille du programme.
Il est donc nécessaire de remplir toute l'EEPROM, même si le fichier binaire de la MEMO7 est plus petit.
- Si le fichier binaire a une taille de 16 Ko il faut le copier quatre fois.
- Si le fichier binaire a une taille de 32 Ko il faut le copier deux fois.
Dans Windows, on peut concaténer les fichiers binaires avec la commande COPY /B :
COPY /B fichier16k.bin+fichier16k.bin+fichier16k.bin+fichier16k.bin fichier64k.bin
COPY /B fichier32k.bin+fichier32k.bin fichier64k.bin

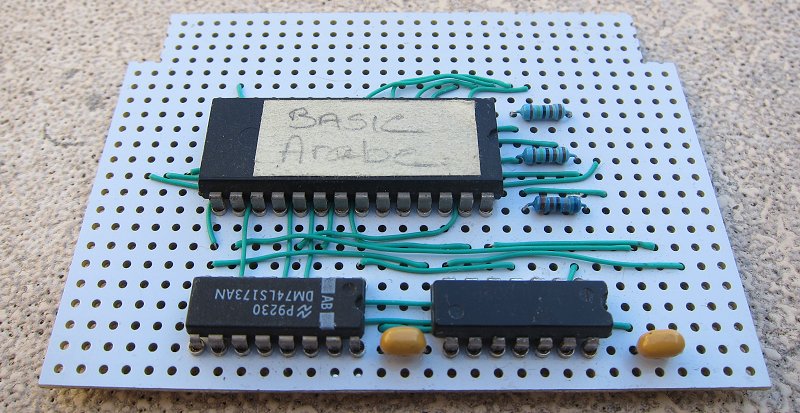

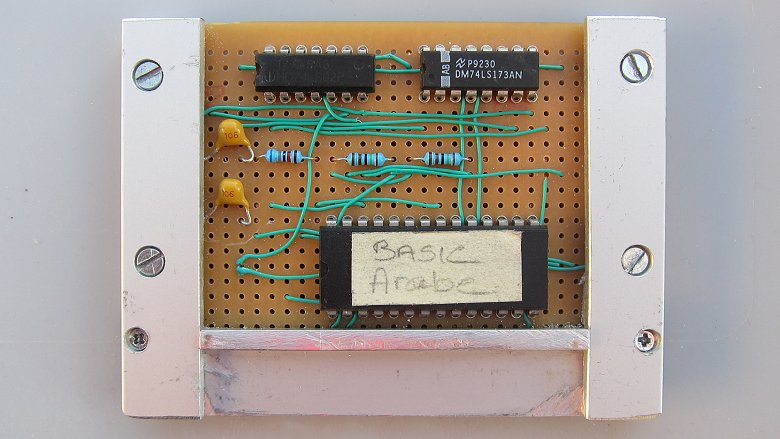

Les prototypes sur plaque d'essai de la MEMO7 universelle :
La source principale d'informations sur le projet MEMO7 universelle est le forum system-cfg :
Pour l'assistance à l'utilisation et la résolution des problèmes rencontrés, utilisez le fil de discussion : [Thomson] MEMO7 universelle, de préférence à tout autre moyen. Evitez en particulier les message privés pour que l'information reste accessible à tous, c'est très important.
